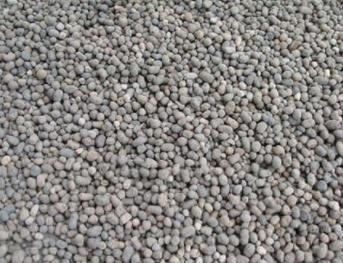

一般成都陶粒吸水透水吗?

　　高含水率的轻骨料混凝土早期收缩小于相同强度的普通混凝土，但收缩大于普通混凝土，低含水率的轻骨料混凝土收缩始终大于普通混凝土用。与普通混凝土相比，轻骨料混凝土中的骨料和水泥石的弹性变形、收缩都比较接近。一般成都陶粒吸水透水吗?

　　陶粒在水泥浆中的吸水行为有别于在水中的吸水，吸水主要发生在初凝前，伴随着水泥浆凝结和水化的深入，陶粒出现放水现象。因此成都陶粒在水泥浆中的吸水过程是一个可逆过程。

　　可逆的双重效应可导致新拌混凝土的和易性下降，坍落度损失加大，但另一面也能减少或避免泌水。成型后的新浇注混凝土由于陶粒的放水自养护现象，更能完善轻集料与水泥浆界面的结合强度，提高混凝土的耐久性。

　　在保证施工工艺条件下，要控制好集料的予湿程度。应以减少在搅拌、运输、成型阶段由于集料吸水导致的和易性下降又能充分保留集料在成型后保持吸放水功能为原则。

　　恢复常压后，均有大量的水立即析出，而且无论真空或加压，陶粒孔隙内的气体不可能全部被抽或压出，恢复常压后，由于毛细管效应，孔隙内的残留水份还有一部分会滞后逐渐排出。

　　在计算配合比用水量时不易严格控制，导致拌合物的用水量失控，还会在运输、浇注和成型时出现离析和泌水。采用提前24h洒水予湿或搅拌机内予湿的方法，由于是在常压下处理的，而且陶粒前10分钟内的吸水激烈，因此只要予湿恰当，能保证浇注时的流动性要求，就能较好地发挥成都陶粒在水泥浆中的吸放水效应。
